不需水泵的集中供熱系統介紹
發布時間：2013-5-13 8:30:32 來源：海坦泵業 點擊次數：2141
集中供熱的常用方法：
1.熱水箱放在地面或鍋爐房，采用熱水泵向使用熱水的地方抽水，或用熱水泵將熱水輸送到用戶。
2.熱水箱放在樓上，看上去似乎可以用熱水自重壓力集中供熱水，為了保證熱水泵的壓力和溫度穩定，仍然要用熱水泵進行循環集中供熱水。通常情況下，集中供熱需要解決以下問題：
1.壓力恒定。 集中供熱過程中的壓力可根據使用人數的變化自動調節，基本保持穩定。
2.溫度恒定。在集中供熱水的時段內，要保持使用熱水溫度基本一致。
3.通常情況下，集中供熱水都是通過熱水泵循環供應。熱水泵工作時保持穩定是重要的。水泵經常因市電不穩定甚至停電等因素，導致水泵機械零件損壞漏水、水泵電機零件磨損等而使水泵處于不正常工作狀態。
4.水泵配套設備的質量和工作穩定性很重要。按照通用和國防標準，安裝水泵必須要安裝配套設備，如閘閥、水處理器、過濾器、單向閥等。對于太陽能集中供熱系統來說，水泵用電是*大的消耗對象，大概占整個系統用電的80%以上。水泵電機的節電降耗是使用過程中追求的重要指標，通常情況下，很多集中供熱水水泵每天24h長期運行，造成能源的極大浪費。

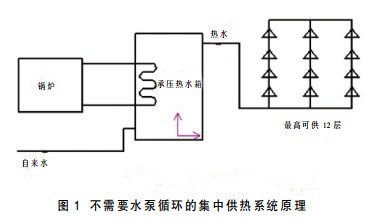

2 系統原理（見圖1）
該系統的工作原理是利用自來水的壓力把熱水集中供應到使用的地方，不需另外動力傳送，如下圖所示。該系統一般應用于低于10層的建筑。由于自來水壓通常為0.4MPa，也就是說自來水可供水高度為40m，按3m/層壓力降0.03m計算，*高用熱水壓力低為0.05MPa，傳送管道揚程損失為0.05MPa。即：（0.4-0.05-0.05）/0.03=10（層）
1.熱水箱放在地面或鍋爐房，采用熱水泵向使用熱水的地方抽水，或用熱水泵將熱水輸送到用戶。
2.熱水箱放在樓上，看上去似乎可以用熱水自重壓力集中供熱水，為了保證熱水泵的壓力和溫度穩定，仍然要用熱水泵進行循環集中供熱水。通常情況下，集中供熱需要解決以下問題：
1.壓力恒定。 集中供熱過程中的壓力可根據使用人數的變化自動調節，基本保持穩定。
2.溫度恒定。在集中供熱水的時段內，要保持使用熱水溫度基本一致。
3.通常情況下，集中供熱水都是通過熱水泵循環供應。熱水泵工作時保持穩定是重要的。水泵經常因市電不穩定甚至停電等因素，導致水泵機械零件損壞漏水、水泵電機零件磨損等而使水泵處于不正常工作狀態。
4.水泵配套設備的質量和工作穩定性很重要。按照通用和國防標準，安裝水泵必須要安裝配套設備，如閘閥、水處理器、過濾器、單向閥等。對于太陽能集中供熱系統來說，水泵用電是*大的消耗對象，大概占整個系統用電的80%以上。水泵電機的節電降耗是使用過程中追求的重要指標，通常情況下，很多集中供熱水水泵每天24h長期運行，造成能源的極大浪費。
2 系統原理（見圖1）
該系統的工作原理是利用自來水的壓力把熱水集中供應到使用的地方，不需另外動力傳送，如下圖所示。該系統一般應用于低于10層的建筑。由于自來水壓通常為0.4MPa，也就是說自來水可供水高度為40m，按3m/層壓力降0.03m計算，*高用熱水壓力低為0.05MPa，傳送管道揚程損失為0.05MPa。即：（0.4-0.05-0.05）/0.03=10（層）
3 實現方法
1.根據使用人數設計集中供熱系統的規模，確定相應的集中供熱主要設備及配套設備技術參數，確定規格型號。
2.根據設備的技術參數及規格型號進行采購。儲熱水箱可采購成品，也可采購材料到現場制作安裝。熱源設備（如鍋爐）、交換器、閥門、管道及管件保溫材料等都可采購。
3.設備安裝儲熱水箱安裝。水箱通常為承壓儲熱水箱，內膽為不銹鋼，外殼可為不銹鋼彩板鋼板等。可采購成品，也可自制，熱水箱上面留有安裝交換器、管道等接口。安裝熱源設備。主要為鍋爐，如燃油鍋爐、燃氣鍋爐、電鍋爐、蒸汽太陽能等。按照說明書及技術要求采購、吊運、安裝。安裝熱交換器。熱交換器也叫換熱器。按照水的容量要求選用匹配技術要求的換熱器，在熱水箱中安裝。接口用不銹鋼接頭。安裝管道。管道有加熱管道和用水管道。加熱管道將熱源設備與熱交換器連接起來；供水管道將自來水與熱水箱及用戶連接起來。熱水箱自來水接口通常在離熱水箱底部50mm～100mm處，集中供熱用戶接口在離熱水箱50mm～100mm處。安裝閘閥。在加熱管道和供熱水管的進出口，離熱水箱100mm～200mm處，應安裝閘閥，對水質要求較高的單位，應安裝水處理器或過濾器。安裝控制系統設備。采用PLC全自動控制系統。調試。所有設備安裝完畢后，進行整個系統設備調試。
1.根據使用人數設計集中供熱系統的規模，確定相應的集中供熱主要設備及配套設備技術參數，確定規格型號。
2.根據設備的技術參數及規格型號進行采購。儲熱水箱可采購成品，也可采購材料到現場制作安裝。熱源設備（如鍋爐）、交換器、閥門、管道及管件保溫材料等都可采購。
3.設備安裝儲熱水箱安裝。水箱通常為承壓儲熱水箱，內膽為不銹鋼，外殼可為不銹鋼彩板鋼板等。可采購成品，也可自制，熱水箱上面留有安裝交換器、管道等接口。安裝熱源設備。主要為鍋爐，如燃油鍋爐、燃氣鍋爐、電鍋爐、蒸汽太陽能等。按照說明書及技術要求采購、吊運、安裝。安裝熱交換器。熱交換器也叫換熱器。按照水的容量要求選用匹配技術要求的換熱器，在熱水箱中安裝。接口用不銹鋼接頭。安裝管道。管道有加熱管道和用水管道。加熱管道將熱源設備與熱交換器連接起來；供水管道將自來水與熱水箱及用戶連接起來。熱水箱自來水接口通常在離熱水箱底部50mm～100mm處，集中供熱用戶接口在離熱水箱50mm～100mm處。安裝閘閥。在加熱管道和供熱水管的進出口，離熱水箱100mm～200mm處，應安裝閘閥，對水質要求較高的單位，應安裝水處理器或過濾器。安裝控制系統設備。采用PLC全自動控制系統。調試。所有設備安裝完畢后，進行整個系統設備調試。
